Автоматизированные системы управления



Автоматизированные системы управления (АСУ)  и Информационно-управляющие системы (ИУС) предназначены для эффективного управления  сложными электрофизическими установками в течение  длительной и интенсивной эксплуатации установок.

Задачи АСУ и ИУС:

  • обеспечение максимальной безопасности персонала и сохранности
    оборудования в процессе научно-исследовательских и ремонтно-
    профилактических работ на установке;
  • устойчивое, надёжное управление в штатных режимах работы
    установки;

  • "гибкость" управления оборудованием ;

  • оптимальное информационное обеспечение диалога человек-машина
         для эффективного управления.

АСУ и ИУС построены на базе современных аппаратных средств промышленной автоматики и средств вычислительной техники с использованием новейших информационных технологий.


Информационно-управляющая система установкой для исследований в области инерциального термоядерного синтеза

АСУ ускорителями заряженных частиц

АСУ оборудованием электрофизических установок



Информационно-управляющая система установкой
для исследований в области инерциального
термоядерного синтеза





Иерархическая структура ИУС с несколькими уровнями управления позволяет создать разветвленную информационную сеть, что важно для крупногабаритных установок, какими являются установки для исследований в области инерциального термоядерного синтеза (установки ИТС).

Структура управления

 установкой ИТС


ИУС предназначена для управления установкой в  автоматизированном режиме (по командам персонала), оперативного сбора информации о её работоспособности, реализации комплексной защиты персонала и установки, сбора, хранения и обработки результатов экспериментов, обеспечения обслуживания систем установки.

Во время эксплуатации установки ИУС обеспечивает безопасное проведение работ и комплексную защиту оборудования



Иерархическая структура ИУС подразумевает наличие нескольких уровней аппа-ратного управления:

  • верхний уровень осуществляет общее управление всеми работами на территории "контролируемой зоны" или ее отдельных помещений (экспериментальных залов);

  • средний уровень осуществляет управление отдельными системами или их частями;

  • нижний уровень осуществляет управление конкретным оборудованием - узлами, устройствами, агрегатами. Нижний уровень может, в свою очередь, может содержать несколько подуровней.

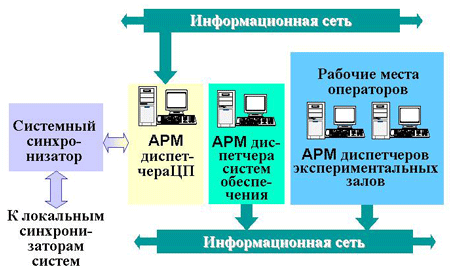

Структура верхнего уровня ИУС

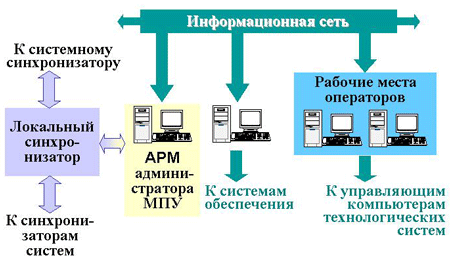

Структура среднего уровня ИУС

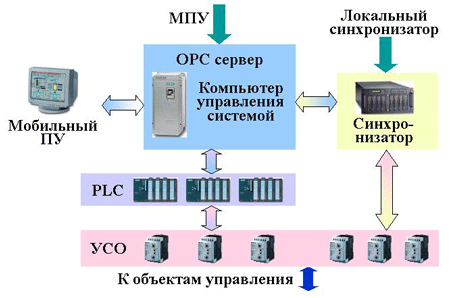

Структура нижнего уровня ИУС


Рабочее место оператора
одной из систем установки

Рабочее место старшего оператора


Наверх



АСУ ускорителями заряженных частиц



Разработана АСУ сильноточным импульсным ускорителем электронов ГЕЗА, предназначенным для модификации материалов. Управление ускорителем производится на всех этапах его эксплуатации:

  • проверка исходного состояния,

  • включение,

  • подготовка к эксплуатации,

  • работа в номинальных режимах,

  • нормальное отключение,

  • аварийное отключение.

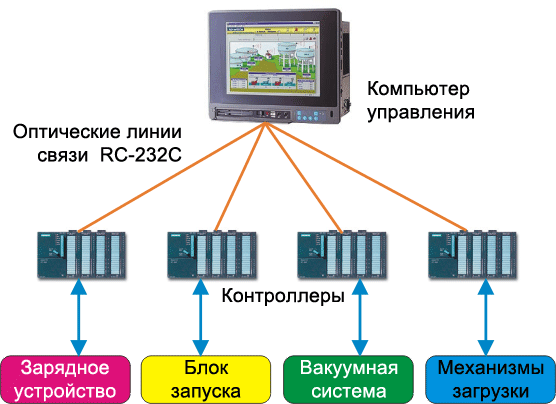

Структурная схема управления ускорителем



Функции системы управления

1. Управление процессом заряда емкостного накопителя генератора импульсного напряжения (ГИН):

  • управление величиной зарядного тока,

  • управление системой защит и блокировок.

2. Управление процессом формирования импульса разряда ГИН:

  • управление величиной амплитуды импульса,

  • управление временными характеристики импульса.;

3. Управление процессом вакуумирования рабочей и загрузочной камер ускорителя:

  • управление вакуумным оборудованием,

  • автоматическое поддержание заданного уровня давления в камерах.

4. Управление устройствами загрузки и выгрузки образцов из загрузочной камеры ускорителя.

5. Поддержка экранного интерфейса оператора (пульт управления):

  • эргономичное размещение органов управления,

  • наглядное представление информации,

  • оптимизация процессов управления.

Наверх



АСУ оборудованием электрофизических установок



На установке ИТС  "ЛУЧ" эксплуатируется автономная система управления вакуумным оборудованием (СУВО). Сложный алгоритм управления реализован путём применения современных информационных технологий. СУВО – распределённая локальная информационно-управляющая сеть, которая позволяет обеспечить как режим наладки оборудования, так и режим автоматического поддержания заданного уровня  давления в транспортных фильтрах и камере взаимодействия установки в течение рабочего цикла.

Технические характеристики СУВО

  • Наработка на отказ, не менее                                     1000 ч

  • Количество каналов управления                                       88

  • Количество каналов технологической диагностики           158

  • Количество измерительных каналов                                  17

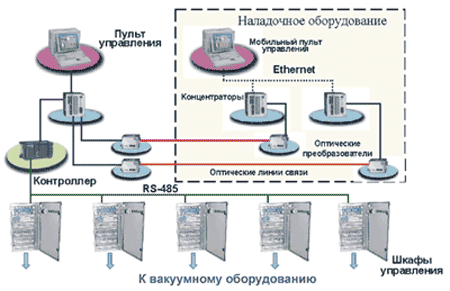

 Внешний вид аппаратуры системы управления вакуумным оборудованием

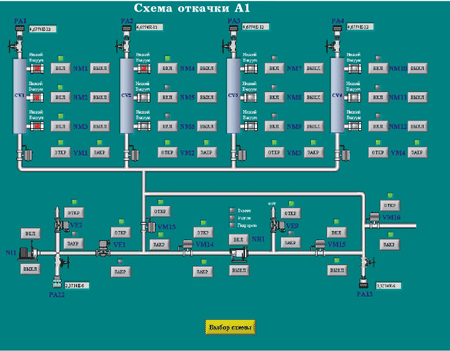

 Экранный пульт управления оборудованием вакуумной системы
