Главный
усилитель
|
|
Главный
усилитель является основной
системой установки для исследований
в области инерциального
термоядерного синтеза.
В состав главного усилителя входят
два дисковых усилителя и два
пространственных фильтра.
При выборе архитектуры главного
усилителя и оптической схемы
установки в качестве исходных данных
для расчётов использованы
оптические характеристики
неодимового фосфатного стекла марки
КГСС-0180. При проектировании главного
усилителя проведены расчёты
напряженно-деформированного
состояния конструкции дискового
усилителя
и пространственного фильтра под
действием статических и
вибрационных нагрузок.
Определены собственные частоты и
формы колебаний этих конструкций,
дана оценка их прочности.
Разработан алгоритм, построена
конечно-элементная модель и
выполнены расчёты фазовых и
поляризационных искажений,
возникающих при прохождении
лазерного излучения через
оптические элементы главного
усилителя. |
|
Четырёхканальный широкоапертурный
дисковый лазерный усилитель
|
|
|
Конструктивно
четырёхканальные дисковые усилители
состоят из модулей. Модуль усилителя
содержит четыре активных элемента (2×2),
установленных в рамках под углом
Брюстера.
Боковые
ламповые кассеты содержат отражатели,
повышающие равномерность и
эффективность накачки от 8-ми импульсных
ксеноновых ламп. В
центральной кассете также установлено 8
ламп, а между лампами смонтированы
ромбовидные отражатели.
В одном модуле
усилителя размещены 24 лампы ИНП 24/590.
Межэлектродное расстояние импульсных
ламп накачки - 590 мм, внутренний диаметр
колбы
лампы - 20 мм. Таким образом, в одном
усилителе (2×2), имеющем в каждом из
четырёх каналов по 9 активных элементов,
накачку осуществляют 216 ламп ИНП 24/590.
Для накачки активных элементов одного
усилителя используется
конденсаторная батарея (25 кВ) на 2,5 МДж.
|

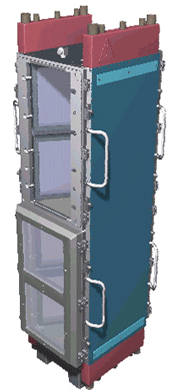

Модуль
усилителя
|
Длина
волны излучения, мкм |
1,053
|
|
Апертура
каждого канала, мм |
240×240
|
|
Габариты
одного четырёхканального
модуля, мм |
620×850×980 |
|
|
Вертикальная
компоновка усилителя |
Усилитель
на сборочном участке |
|
Активный
элемент усилителя |
|
|
 |
Неодимовое
фосфатное стекло КГСС 0180/35,
изготовленное по бесплатиновой
технологии
Размеры
стекла, мм ………………..….… 240×475×40
Порог
разрушения (при 4 нс), Дж/см2 …….….. 32 ±6 |
Система
импульсного питания
четырёхканального широкоапертурного
дискового лазерного усилителя
 |
Система
питания состоит из 28 модулей
Параметры
модуля
|
Максимальный
энергозапас, кДж.
|
270
|
|
Максимальное
зарядное напряжение,
кВ
|
25
|
|
Время
разряда, мкс
|
300-500
|
|
Максимальный
разрядный ток, МА
|
2,4
|
|
|
Наверх
|
|
|
Крупногабаритный
четырёхканальный
вакуумный пространственный фильтр
|
|
|
 |
Фильтр
предназначен для формирования
пространственных характеристик
излучения
|
Длина
волны излучения, мкм |
1,053 |
|
Апертура
каждого канала, мм |
240×240 |
|
Габариты,
м |
18,1×0,8×0,9 |
|
Масса,
т |
2,4 |
|
|
|
